کیستون شبکه چیست ؟

کیستون شبکه چیست ؟ شاید نام کیستون کم تر به گوش شما رسیده باشد. اما جالب است بدانید که این وسیله، همان پریزی است که کابل ها را با کلیّه تجهیزات شبکه مرتبط می سازد.

برای ایجاد ارتباط کیستون با سیستم و دستگاه به این طریق عمل می کنیم که: از یک سو آن را با استفاده از پچ کورد به پورت مادگی که در قسمت جلو و یا پشت دستگاه قرار دارد نصب کرده و طرف دیگر آن را به کابل شبکه وصل می کنیم.

این قطعه در انواع متفاوتی ساخته می شود. که بر اساس دیدگاه های متفاوت دسته بندی می شوند. هر نوع از آن دارای یک مدل جدول رنگی می باشد و هر جدول دو ردیف رنگ با نام کلاس A و کلاس B دارد.

دسته بندی کیستون شبکه چیست ؟

طراحی این جداول جهت برقرار نمودن اتصالات دستگاه ها به روش صحیح و آسان توسط فرد نصاب می باشد. دسته بندی کیستون شبکه بر اساس دیدگاه های متفاوت به این شکل انجام می شود:

• بر اساس محل نصب یا به کارگیری کیستون
• بر اساس category از گروه cat5 تا cat7
• بر اساس جنس ساخته شده

نکته: اگر در پی یک کیستون پرکاربرد و درجه یک هستید که با مدرن ترین استانداردها ساخته شود، ما به شما کیسونUTP cat6 را معرفی می کنیم.



بهترین کابل شبکه و راه های انتخاب آن

تصمیم گیری در مورد انتخاب بهترین نوع کابل شبکه

برای انتخاب بهترین کابل مورد استفاده در شبکه باید به نکات زیر توجه کرد و سپس اقدام به فروش کابل شبکه ارزان  کرد :

• پهنای باند مورد نیاز
• امنیت زیر ساخت شبکه
• هزینه نصب
• سهولت اجرا
• هزینه نگهداری
• امکان توسعه در آینده

پهنای باند مورد نیاز در شبکه

یکی از اصلی ترین موارد برای تعیین نوع کابل مورد استفاده در زیر ساخت تجهیزات اکتیو شبکه  ، پهنای باندی است که مورد نیاز می باشد.

کابل های شبکه مسی ، امروزه حداقل پهنای باند 1 گیگابیت در ثانیه را فراهم می کنند.

حداکثر مسافتی را که می توان با کابل شبکه زوج سیم به هم تابیده شده به هم ارتباط داد 100 متر است.

البته در رده های بالاتر و متراژهای کمتر حتی تا پهنای باند 40 گیگابیت در ثانیه را می توان با کابل های مسی انتقال داد.

کابل های فیبر نوری توانایی انتقال اطلاعات تا فاصله طولانی 40 کیلومتر را با پهنای باند 100 گیگابیت دارند.

امنیت و پایداری زیر ساخت شبکه

کابل های مسی شبکه در برابر نویز الکتریکی اثر پذیر هستند ولی در کابل های فیبرنوری این اثر وجود ندارد.

در کابل های شبکه مسی امکان استراق سمع و دسترسی غیر مجاز به رسانه انتقال دیتا در شبکه وجود دارد.

در کابل های فیبر نوری امکان دسترسی غیر مجاز به اطلاعاتِ در حال انتقال بسیار کم وجود دارد.

هزینه نصب و سهولت اجرا

کابل های مسی شبکه ارزان هستند و استفاده از آنها راحت است.

کابل فیبر نوری گران قیمت است و نصب و راه اندازی آن به دانش ، تخصص و تجهیزات خاصی نیاز دارد مثل فروش پریز شبکه .

تجهیزات شبکه ای که در شبکه های نوری استفاده می شوند نسبت به شبکه های با کابل مسی گرانتر هستند.

استفاده از کابل های زوج سیم به هم تابیده شده در شبکه های کامپیوتری بسیار رایج است.

استفاده از کابل فیبر نوری زیاد در شبکه های کوچک و متوسط متداول نیست.

از کابل فیبر نوری در شبکه هایی استفاده می شود که پهنای باند و سرعت انتقال داده ها اهمیت بالایی دارد.

کابل های فیبر نوری نگزنس با خصوصیت UC

کابل فیبر نوری نگزنس با مشخصات UC

استاندارد بین المللی :

ISO/IEC 11801

توضیحات و کاربردهای کابل فیبرنوری نگزنس

ساختار این نوع از کابل فیبرنوری نگزنس به گونه ای است که می توان هم آن را در محیط بیرون (Outdoor) و به صورت دفنی استفاده کرد و هم در محیط داخلی (Indoor) و درون داکت به کار برد.

این نوع از کابل شبکه نگزنس دارای یک غلاف فلزی به صورت نوارِ دارای چین خوردگی است که انعطاف پذیر است و خاصیت ضد جوندگی (Anti Rodent) را در کابل فیبر نوری نگزنس کامل می کند.

درون این غلاف فلزی با یک لایه الیاف شیشه ای به عنوان عایق الکتریسیته پوشانده شده است.این کابل فیبرنوری نگزنس دارای روکشی با جنس پلی اتیلن سنگین (HDPE) است.

رشته های فیبر نوری درون لوله ای قرار داده شده اند که با ژل مایع پر شده است و به صورتی طراحی شده که به فیبرهای نوری امکان می دهد آزادانه و بدون صدمه دیدن خم شوند و انعطاف داشته باشند، به این محفظه لوله انعطاف دهنده (Loose Tube) گفته می شود و ظرفیت قرار گرفتن تا 24 رشته را در کابل فیبر نوری نگزنس فراهم میکند.

سطح مقطع هر کدام از رشته های فیبر نوری نگزنس 250µm است.

سر بندی این فیبرها با اتصال پیگ تیل (Pigtail) های نگزنس انجام می شود.

کابل فیبر نوری نگزنس به دلیل وجود ژل محافظ درون لوله انعطاف دهنده (Loose Tube) و همچنین الیاف شیشه ای (Glass Yarn) ضد آب در ساختارِآن ، کاملا ضد آب است.

ساختار کابل فیبرنوری نگزنس :

راهنمای تصویر :

1. رشته های فیبر نوری نگزنس (250 um)
2. ژل
3. لوله انعطاف دهنده (Loose tube)
4. الیاف شیشه ای ضد آب (Glass Yarn)
5. غلاف فلزی
6. روکش پلی اتیلنی (PE) با مقاومت در برابر اشعه ماوراء بنفش (UV)

مشخصات کابل فیبرنوری نگزنس

• قابل نصب در داکت و یا به صورت دفنی به تنهایی
• طراحی شده برای اتصال آسان پیگ تیل (Pigtail) به آن
• طراحی لوله انعطاف پذیر (Loose Tube) مرکزی در آن
• دارای غلاف فلزی انعطاف پذیر
• دارای ساختار ضد آب(Water Proof) ، ضد جوندگی (Anti-Rodent) و ضد اشعه ماوراء بنفش (UV)
• موجود در انواع فیبر نوری مالتی مود (Multimode) و سینگل مود (Single mode)
• قابل ارائه از 4 تا 24 رشته

تفاوت کابل شبکه با روکش LSZH و کابل شبکه با روکش PVC

LSZH مخفف کلمات Low Smoke Zero Hologen است که به معنی کم دود فاقد هالوژن می باشد.گاهی به جای کلمه ی LSZH از کلماتی همچون (LSZH/LSOH/LSFH/OHLS/LS0H) نیز استفاده میشود که همگی به یک معنا هستند.مواد LSZH در هنگام آتش سوزی دود کمتری نسبت به پی وی سی (PVC) و پلی اتیلن (PE) تولید می کنند.دود ناشی از سوختن LSZH بر خلاف دود ناشی از پی وی سی و پلی اتیلن فاقد گاز هالوژن است.هالوژن ماده ای به شدت سمی و کشنده است که استنشاق آن باعث خفگی میشود.مواد پی وی سی یا پلی اتیلن دارای مواد پلاستیکی حاوی هالوژن هستند.شرکت نگزنس ، برندرکس و لگراند از مواد بدون هالوژن برای ساخت روکش کابل و پریز شبکه استفاده می کنند

از دیگر خصوصیات کابهای دارای روکش بدون هالوژن این است که اغلب سبک تر از کابلهای با روکش پی وی سی یا پلی اتیلن هستند.همچنین تجهیزات شبکه  LSOH به دلیل تولید مواد سمی کمتر نسبت به PVC و PE دارای اثرات مخرب زیست محیطی کمتری نیز میباشند. فروش کابل شبکه ارزان با روکش بر اساس استانداردهای بین المللی آتش نشانی ، برای استفاده در محیطهایی مثل داخل ساختمانها و سوله های صنعتی توصیه شده است.

به طور خلاصه مزایای اصلی کابل شبکه با روکش LSZH موارد زیر است:

1. در هنگام بروز آتش سوزی در محل ، کندتر از مواد پی وی سی و پلی اتیلن شعله ور می شوند.
2. در صورت آتش گرفتن از خود دود سمی تولید نمی کنند.
3. سبک تر از کابلهای دارای روکش PVC و PE هستند.
4. به دلیل منتشر نکردن گاز هالوژن ، اثرات منفی کمتری بر روی محیط زیست می گذارند.

در برخی موارد از کابل LS0H به عنوان کابل نسوز و یا کابل ضد حریق نیز یاد می شود.

آچار پانچ کیستون نگزنس چیست ؟

آچار پانچ کیستون نگزنس در دسته بندی فروش تجهیزات اکتیو شبکه قرار دارد که برای نصب آسان کیستون نگزنس مورد استفاده قرار می گیرد.

کیستون نگزنس برای نصب نیاز به ابزار خاصی ندارد ولی این ابزار به نصب کردن آسان و بدون نقص کیستون نگزنس کمک می کند.

استفاده از این آچار کیستون به شما این امکان را می دهد که خیالتان از شل شدن احتمالی سر بندی فروش کابل شبکه در محل اتصال کیستون راحت باشد.

جنس بدنه آچار نگزنس از مواد درجه یک و به رنگ نارنجی است.



مزایای طراحی چند منظوره ی آچار کیستون نگزنس :

• می توان با آن انواع کیستون نگزنس در دسته بندی Cat5 و Cat6 و Cat7 را نصب کرد.

• با این ابزار هم می توان کیستون های نگزنس دارای پوشش فلزی (STP) و هم کیستون های بدون پوشش فلزی (UTP) را نصب کرد.

• در انتهای دسته ی این ابزار زائده ای وجود دارد که برای باز کردن کیستون نگزنس از سر کابل کاربرد دارد.

آچار پانچ کیستون نگزنس





ضمانت آچار پانچ کیستون نگزنس N420.567

برای ساخت ابزار پرچ مادگی نگزنس از مواد درجه یک استفاده شده است.

قابلیت پیگیری کد N420.567 که هم روی آچار پانچ کیستون نگزنس و هم روی بسته بندی درج شده است اعتبار کیفی کالا را تضمین میکند.

کلیه تجهیزات شبکه نگزنس که توسط شرکت پودسان ارایه می شوند دارای گارانتی و ضمانت کیفی هستند.



نصب کیستون نگزنس با استفاده از ابزار پرچ مادگی نگزنس ، کارکرد بدون نقص شبکه تا 25 سال را تضمین می کند

استاندارد AWG چیست؟

استاندارد AWG چیست؟

استاندارد AWG مخفف عبارت American Wire Gauge است.این استاندارد در مورد تمام کابلها از جمله کابل شبکه استفاده می شود.

AWG یک سیستم استاندارد است که خصوصیات یک سیم رسانا را بیان میکند.

این استاندارد که با نام Brown & Sharpe wire gauge نیز شناخته میشود ، از سال 1857 درآمریکای شمالی مورد استفاده قرار می گرفته است.

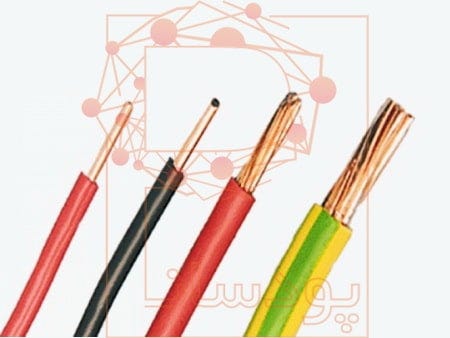

تمامی کابلها از یکی از دو نوع سیم مفتولی و یا افشان ساخته می شوند.

فروش کابل شبکه

استاندارد AWG در مورد سیمهای مفتولی:

این واحد برای سیمهایی که به شکل مفتول گرد و از جنسی به غیر از آهن هستند به کار میرود ، مثل کابل شبکه که زوجهای به هم تابیده شده در آن از نوع مفتولی و از جنس مس هستند.

مانند سایر استانداردهای غیر متریک ، هر چه عدد استاندارد AWG بزرگتر باشد قطر سیم کمتر می شود.

به طور مثال یک سیم که AWG آن 24 هست نازکتر از سیمی با 23AWG است.

هر چه قطر سیم بیشتر باشد مقاومت آن کمتر و خاصیت رسانایی آن بیشتر می شود.

در استاندارد AWG اندازه ها از 4صفر (0000) شروع میشوند و تا 40 ادامه دارد و به این ترتیب این استاندارد شامل 44 اندازه است.

مقدار AWG نشان دهنده میزان مقاومت الکتریکی سیم ، قطر آن و سایر مشخصات فیزیکی سیم است.

در جدول زیر مقاومت ویژه ی الکتریکی برای هر اندازه ی AWG در سیم مسی مشخص شده است:

اندازه AWGمقاومت ویژه در 20° سلسیوس

مقاومت ویژه ی یک رسانا ، به مقاومت الکتریکی سیمی به طول و سطح مقطع واحد گفته میشود که در دمای معینی سنجیده میشود و برای مواد مختلف متفاوت میباشد.در جدول بالا جنس رسانا مس در نظر گرفته شده است

استاندارد AWG در مورد سیمهای افشان:

از استاندارد AWG برای بیان اندازه های سیمهای افشان هم استفاده میشود.با این تفاوت که در این مورد سطح مقطع کلی سیم برابر با مجموع سطح مقطع های همه ی رشته های تشکیل دهنده ی سیم میباشد.

در واقعیت ، فضایی در بین رشته های سیم وجود دارد که حدود 10 درصد سطح مقطع سیم را تشکیل میدهد.(به اینجا رجوع شود)در AWG این فضای خالی محاسبه نشده است.بنابراین سیم افشان باید حدود 5 درصد قطورتر از سیم مفتولی در نظر گرفته شود تا دارای مقاومت یکسانی باشند.

کابل شبکه و انواع مختلف آن را باید هر شبکه کاری بشناسد

کابل شبکه یکی از تجهیزات اکتیو شبکه است که از اصلی ترین اجزای زیر ساخت شبکه های کامپیوتری است.

کابل های شبکه در حقیقت نقش رسانه ارتباطی را در بستر شبکه ایفا می کنند.

در این مقاله به صورت خلاصه با انواع کابل هایی که در شبکه مورد استفاده قرار می گیرند آشنا می شویم.

بررسی دقیق ویژگی های هر کدام از این کابل ها را در مقالاتی جداگانه مورد بررسی قرار خواهیم داد.

انواع کابل شبکه

در شبکه های کامپیوتری که بی سیم (Wireless) نیستند از فروش کابل شبکه برای برقراری ارتباط بین اجزای شبکه استفاده می شود.

می توان از کابل کواکسیال ، کابل فیبر نوری و کابل های زوج به هم تابیده شده به عنوان انواع کابل شبکه نام برد.

کابل کواکسیال یا کابل هم محور (Coaxial cable)

کابل کواکسیال که به آن کابل کواکس هم می گویند از دو هادی هم محور تشکیل شده است.

این کابل دارای هسته ای مسی است که توسط یک عایق الکتریکی از هادی دوم جدا شده است.

هادی یا رسانای دوم در کابل کواکسیال به شکل یک توری فلزی بافته شده است.

متریال کابل شبکه

انواع کابل کواکسیال

کابلهای کواکسیال به دو دسته کلی نازک (Thin Net) و ضخیم (Thick Net) تقسیم می شوند.

امپدانس در کابل های نازک 50 اهم و در کابل های ضخیم 75 اهم است.

از کابل کواکسیال نازک بیشتر برای مخابرات دیجیتال استفاده می شود.

کابل کواکس ضخیم در مخابرات آنالوگ و تلویزیون کابلی استفاده می شود.

از این نوع کابل شبکه در اولین سیستم های شبکه های کامپیوتری مورد استفاده قرار می گرفت.

استفاده از کابل کواکسیال  در شبکه محدودیت هایی از قبیل پهنای باند کم ، مشکل بودن ایجاد انشعاب و تعداد کم سیستم ها را دارد.

با گذشت زمان و پیشرفت تکنولوژی ، کم کم استفاده از کابلهای کواکسیال در شبکه های کامپیوتری منسوخ شد.

در حال حاضر از کابلهای کواکسیال در موارد زیر استفاده می شود:

• سیستم های دوربین مداربسته آنالوگ
• آنتن تلویزیون
• تجهیزات الکترونیکی نظامی
• مخابرات راه دور و موارد دیگر

از معروفترین کابل های کواکسیال می توان RG6 , RG11 , RG58 , RG59 را نام برد.



کابل فیبر نوری (Fiber Optic Cable)

ساختار کابل فیبرنوری بسیار شبیه به کابل کواکسیال است ، با این تفاوت که غلاف توری فلزی بیرونی را ندارد.

کابل فیبرنوری از هسته ای شیشه ای تشکیل شده است که نور از آن عبور می کند.

هسته فیبر نوری با یک روکش شیشه ای دیگر با ضریب شکست کمتر پوشانده می شود تا نور از هسته خارج نشود.

در نهایت یک روکش پلاستیکی بر روی دو لایه شیشه قرار می گیرد که آن را روکش سوکت شبکه می نامند.
